Begrünung, Solarnutzung und lebendiger Treffpunkt in Jena

Das neue Gebäude der Bibliothek und der Bürgerdienste der Stadt Jena dient als städtischer Treffpunkt und bietet Mehrfachnutzen auch auf der 2.400 m² großen Dachfläche: artenreiche Gründächer mit Terrassenbereichen und Photovoltaikanlagen. Die Kombination von Solar und Grün ermöglicht der Zinco-Systemaufbau „SolarVert“ und inkludiert hier eine effiziente Bewässerung samt passgenauer Absturzsicherung.

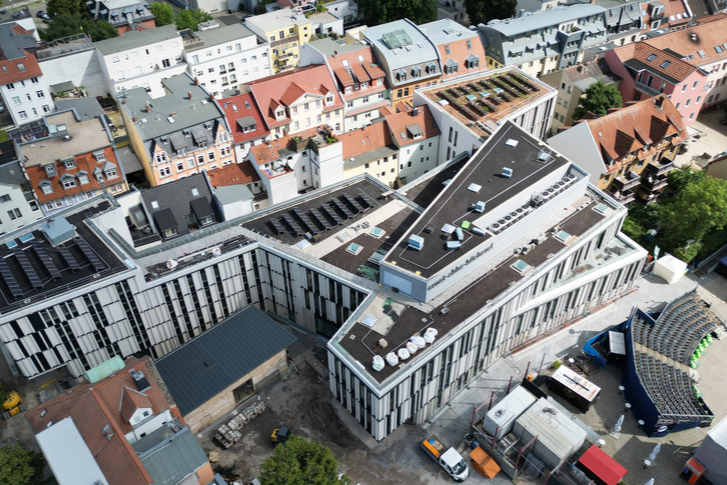

Den Architekten des pbr Planungsbüro Rohling AG, Büro Jena, gelang es vortrefflich, den Neubau für Bibliothek und Bürgerdienste in die sehr begrenzten Freiflächen zwischen Karmelitenkloster, Theater(platz) und Wohngebäuden einzufügen. Sie passten die Form des Gebäudes präzise an die unregelmäßige Geometrie der bestehenden Bebauung an. Die verschiedenen Geschoss- und Gebäudehöhen lockern die Optik des zwei- bis vierstöckigen Baukörpers auf. Auch die blühenden Dachlandschaften tragen zum attraktiven Gesamteindruck bei. Einzelne Terrassenflächen sind für die Öffentlichkeit und für Mitarbeitende zugänglich.

Basis für alles
Dachdecker-Innungsmitglied Firma Jochen Kürbs aus Apolda führte nicht nur die Abdichtungsarbeiten auf dem 2 % geneigten Stahlbetondach aus, sondern die kompletten Dachbegrünungsarbeiten einschließlich Solaraufständerungen. Auf der Grundlage einer wurzelfesten bituminösen Abdichtung startete der Zinco-Systemaufbau mit der Schutz- und Speichermatte SSM 45. Als durchgängige Basis auf allen Gebäudeflächen folgte das Drän- und Wasserspeicherelement Floradrain FD 25. Dieses speichert Regenwasser in seinen oberseitigen Mulden und führt Überschusswasser auf der Unterseite sicher den Dachabläufen zu. Auf dieser Basis war alles Weitere möglich: Grünflächen, Belagsflächen sowie die Verlegung aller Solar- und Geländerbasisplatten für die durchdringungsfreie Verankerung der Photovoltaikanlagen und sämtlicher Absturzsicherungsmaßnahmen auf den Dachflächen. Von den 2400 m² Gesamtdachfläche sind rund 1800 m² begrünt und in Teilen mit Solarflächen kombiniert, sowie 600 m² als Gehbelags- und Terrassenflächen gestaltet.

Durchweg blühendes Bild dank Unterflurbewässerung
Dank Pflanzengemeinschaft „Steinrosenflur“ und „Bienenweide“ ergibt sich ein artenreiches und blühendes Erscheinungsbild. Allein die Mischung „Bienenweide“ beinhaltet 35 nektarreiche und zeitversetzt blühenden Futterpflanzen für Bienen und andere Insekten. Da Jena besonders niederschlagsarm ist, wurde eine effiziente Unterflurbewässerung installiert. Dafür folgte auf die vollflächige Dränschicht das zweischichtige Aquafleece AF 300 samt Tropfschläuchen. Das unterseitige Gewebe des Aquafleece ist in der Lage, Wasser zuerst in der Fläche zu verteilen und nur durchtropfen zu lassen, wenn das oberseitige hochkapillarwirksame Vlies vollflächig wassergesättigt ist. Diese Art der Unterflurbewässerung zeichnet sich durch einen deutlich geringeren Wasserverbrauch im Vergleich zu einer herkömmlichen Zusatzbewässerung aus, da das Wasser direkt im Wurzelraum ohne Verdunstungsverluste zur Verfügung steht. Für die Pflanzen reichen hier 6-10 cm Systemerde „Steinrosenflur“. Und das System speist sich idealerweise über Regenwasser – dank Zisterne mit einem Fassungsvermögen von 25.000 Liter.

Auflastgehaltene Solaranlagen

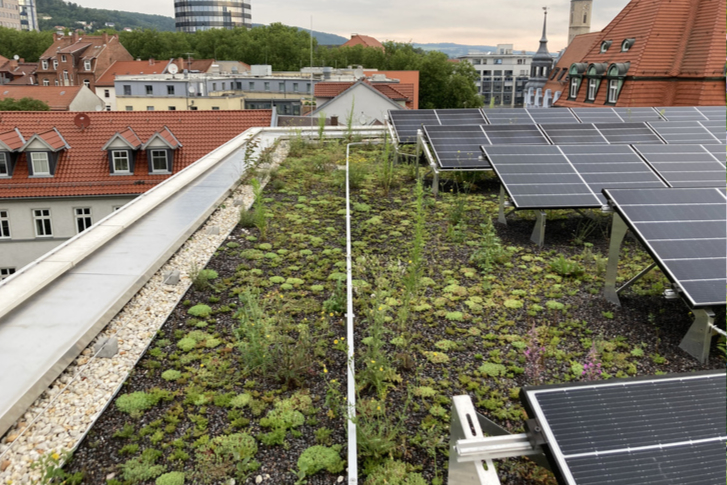

Auf den für Photovoltaik vorgesehenen Gebäudedachflächen folgten auf die Dränschicht die 1 x 2 Meter großen Solarbasisplatten SB 200 samt Solargrundrahmen SGR 25 sowie 6-10 cm Systemerde „Steinrosenflur“. Diese auflastgehaltene Bauweise dient der Druckverteilung und vermeidet heikle Dachdurchdringungen. Die Bepflanzung sorgt für eine vergleichsweise geringere Umgebungstemperatur und steigert daher den Leistungsgrad der Photovoltaikanlagen.

Auflastgehaltene Absturzsicherung
Für sämtliche Belagsflächen (Terrassen, Wartungs- und Fluchtwege mit Betonplatten) sind die Floradrain-Elemente mit den Diffusionsöffnungen nach unten verlegt, damit kein Wasser stehen bleibt, und mit 3-5 cm Splitt verfüllt. Für diese dauerhaft genutzten Bereiche sind Geländer zur Absturzsicherung (Kollektivschutz) montiert, und zwar auf sogenannten Geländerbasisplatten GB, welche ebenfalls von der Substratauflast lagesicher gehalten werden.
Für Wartungs- und Pflegearbeiten ist die Absturzsicherung Fallnet SR Rail (Individualschutz) installiert – auch ohne Dachdurchdringung. Die Grundidee ist hier, dass sich eine Einzelperson mit der persönlichen Schutzausrüstung an einem beweglichen Anschlagpunkt des Rail-Systems einhängen und im Dachrandbereich komfortabel Wartungsarbeiten ausführen kann.

Kommunales Vorbildprojekt
Der innerstädtische Neubau der Bibliothek und der Bürgerdienste Jena ist ein Vorzeigeobjekt für Nachhaltigkeit auf Dächern: von den blühenden Gründächern mit ihrer hohen Biodiversität bis zur solaren Energiegewinnung ist alles dabei.
